FreeCAD 修改 STL 打印文件

说明

STL 文件其实是由三角面片组成的网格模型，不像 STEP、IGES 那样包含参数信息。

也就是说，想要在 FreeCAD 里修改 STL，就像是在一堆三角形上“雕刻”而不是“重建”。

典型需求：

1. 改孔径（例如从 10mm 改成 8mm）
2. 封掉挖空的部分
3. 拉伸或缩短某个结构
4. 修复打印时掉面的模型

第一步 导入 STL 文件

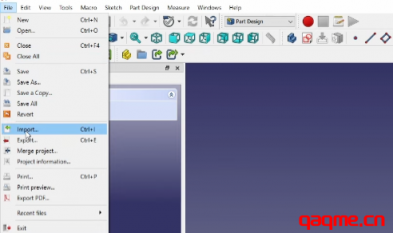

打开 FreeCAD>选择菜单：文件 → 打开>选择 .stl 文件导入

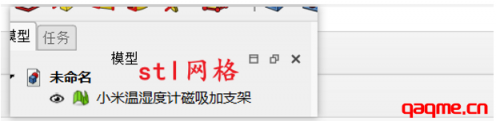

⚠️注意：导入后若模型显示为“网格对象（Mesh）”，你还不能直接拉伸或布尔运算，需要转换为可编辑实体。

第二步 将 STL 网格转为可编辑形体

切换到 Part 工作台：

1. 选中网格对象

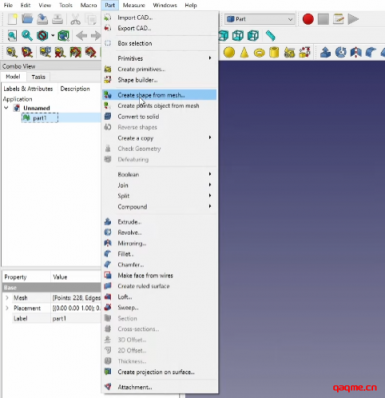

2. 点击菜单 Part → 从网格创建形状（Create shape from mesh）
3. 设置容差（一般 0.1 就够）

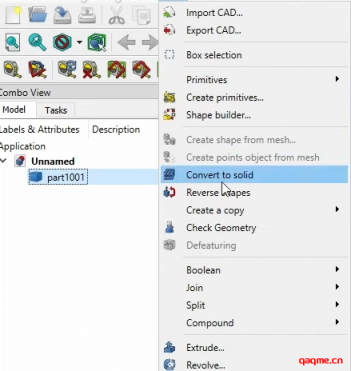

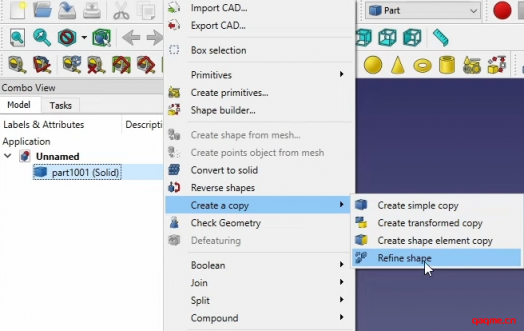

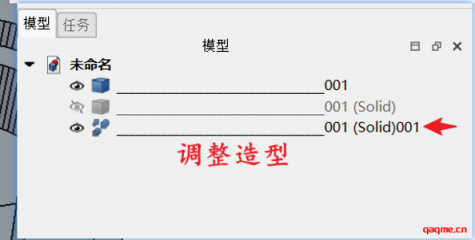

4. 再选中生成的形状，点击 Part → 将形状转换为实体（Convert to solid）
5. 最后执行 Part → 检查几何体 以确保没有错误

⚠️ 注意：模型面片太多（例如几十万三角面）时，转换过程会非常卡顿，建议先用 MeshLab 或 Blender 简化网格。

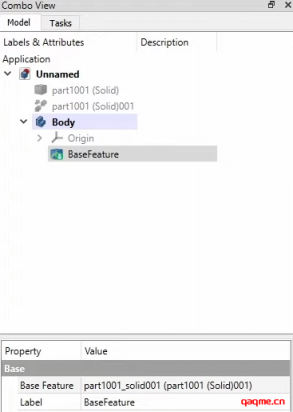

第三步、进入编辑模式进行修改

1. 拉伸或切除

切换到 Part Design 工作台：

• 选择模型面
• 新建草图（Sketch）
• 绘制矩形、圆或多边形
• 使用 Pad（拉伸） 或 Pocket（切除） 操作

💬 经验：如果是封孔，可以在孔的底面画一个矩形草图，然后 Pad 向上拉伸与模型融合。

2. 缩放尺寸

在 Draft 工作台中使用 Scale 工具，可整体缩放模型比例（适合修正打印误差）。

最后 导出新 STL 文件

选中修改后的实体

菜单：文件 → 导出

选择类型：STL Mesh (*.stl)

确认导出分辨率（建议默认）
