SolidWorks 特征笔记：扫描（Sweep） vs 放样（Loft）

一、两者本质区别（一句话）

• 扫描（Sweep）：一条轨迹 + 一个截面，截面沿路径“走”出来。
• 放样（Loft）：多个截面之间“顺滑过渡”，不依赖路径。

二、扫描（Sweep）

1. 概念

扫描是在 一条路径（Path） 上 拖动一个截面（Profile） 得到的三维形体。
可以理解为：沿着轨迹挤出。

Sweep 本质就是“一个轮廓沿着一条路径刚性滑动”，轮廓默认永远不变形、不缩放、不旋转。要让它在滑动过程中变，就只能靠“引导线”来强行控制。

2. 必须具备

• 一个截面（Profile） ->扫描轮廓：圆、矩形、任意草图。
• 一条路径（Path）->扫描路径：直线、样条、复合曲线都行。

3. 引导线到底控制什么

引导线的作用是不断“拽”着轮廓上的某些点，让轮廓在移动过程中被迫改变大小、形状和方向。

0条引导线 → 轮廓大小、形状、角度全程 100% 不变（最常见的管子、弹簧、电线）
1条引导线 → 只能等比放大/缩小（典型变径水管、喇叭口）
2条引导线 → 可以真正变形：圆→椭圆、圆→方、圆→心形、圆→带凹槽的异形（手机中框、异形把手常用）
3条及以上 → 理论上能做更复杂的扭曲，实际基本没人用，太难调，容易直接红叉

引导线必须满足的硬性规则:
每条引导线起点必须扎在轮廓上的某个点（用三维视角中“穿透”关系，不是草图平面中的相交！）

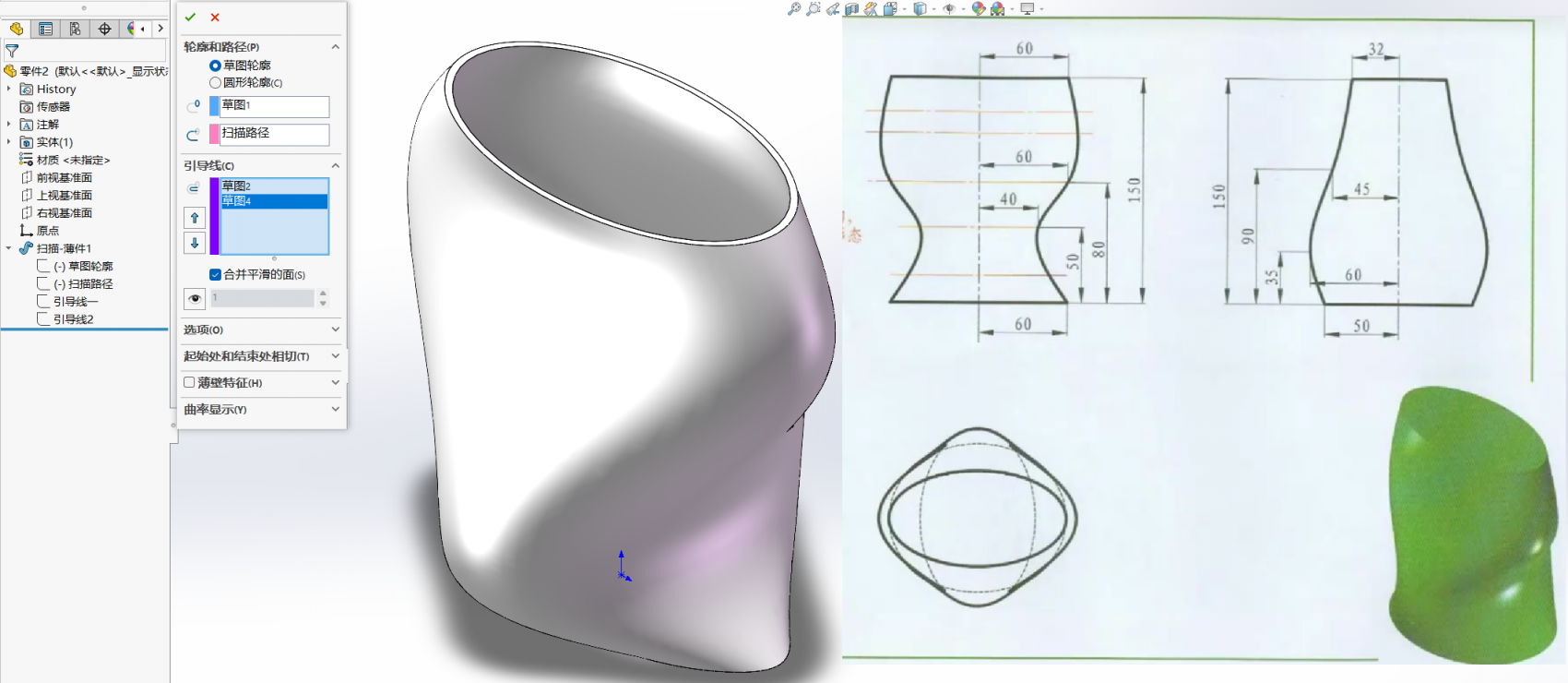

实例：

4. 特点小结

• ✔ 适合 形状相同、沿路径移动
• ✔ 建模速度快
• ✔ 路径决定形体整体趋势
• ✘ 跨截面变化能力弱
• ✘ 多个截面变化不灵活

5. 常见用途

• 电线、电缆、管道
• 水管弯头
• 扳手把手
• 需要“跟着路径走”的结构

三、放样（Loft）

1. 概念

放样是通过 多个截面（Profile），让模型在这些截面之间 连续过渡 生成立体。

2. 必须具备

• 两个或多个截面（至少 2 个）

• 路径（可选，不是必须），主要用于控制形状边界

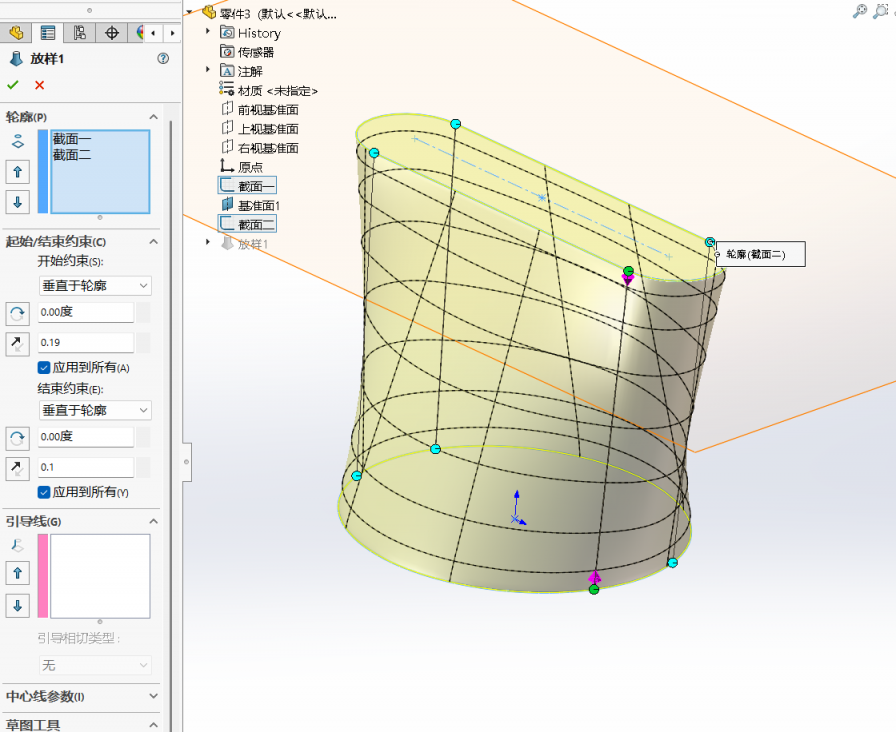

  实例


  3. 常见用途

• 方变圆、圆变椭圆、任意复杂造型

• 航空外形、曲面外壳、鼠标壳体

• 扶手、壳体过渡结构

4. 特点小结

• ✔ 适合 截面变化大、造型复杂的结构
• ✔ 过渡自然、曲面细腻
• ✔ 可以添加导向线提升光顺度
• ✘ 相比扫描更复杂
• ✘ 草图之间的约束要求高（容易失败）

四、最通俗的比喻

🌀 扫描 (Sweep)

像用圆形笔头“沿着一条线画出去”，笔头不变，只是移动。

✨ 放样 (Loft)

像做“橡皮泥模型”，把不同形状的轮廓在空间里“顺着捏”到一起。

五、什么时候用哪个？

✔ 选 扫描 Sweep 当：

• 你有固定截面
• 形状只是沿路径走
• 如：电线、管道、扶手、固定截面杆件

✔ 选 放样 Loft 当：

• 截面不同，需要过渡
• 模型不规则、自由曲面
• 如：壳体、外观件、空气动力外形

六、表格对比一览
