HC-SR04超声波测距模块:卡尔曼滤波练习

HC-SR04 是一款经典的超声波测距模块,测距范围 2cm ~ 400cm,精度约 3mm。这篇主要不是单纯讲模块怎么用,而是拿它来练一遍卡尔曼滤波,顺便把工作原理接线方法MicroPython 实现中值滤波配合思路一起记下来。

ℹ️ 先记个结论:HC-SR04 的本质就是发射超声波,测回波时间,再换算距离

一、工作原理

HC-SR04 模块通过发射超声波并接收回波来测量目标距离,工作频率约为 40 kHz

模块前方两个探头常被称为“两只眼睛”,一个负责发射,一个负责接收:

  • Trig(发射端):发送超声波脉冲,遇到目标后被反射。
  • Echo(接收端):接收回波,并输出与距离对应的脉宽信号。

二、参数

电气参数 HC-SR04 超声波参数
工作电压 DC 5 V
工作电流 15 mA
工作频率 40 kHz
最远射程 4 m
最近射程 2 cm
测量角度 15 度
输入触发信号 10 μs 的 TTL 脉冲
输出回响信号 输出 TTL 电平信号,与射程成比例
规格尺寸 45 × 20 × 15 mm
ℹ️ TTL 电平说明:当电压达到 2.4V ~ 5V 时,可视为逻辑 1(高电平);当电压在 0V ~ 0.4V 之间时,可视为逻辑 0(低电平)。

三、测距过程

  1. 触发:MCU 给 Trig 一个 ≥10 µs 的高电平触发脉冲。
  2. 发射:模块内部发送约 8 个周期的 40 kHz 超声波包。
  3. 计时:Echo 从低变高并保持,直到回波返回;其高电平持续时间 t 就是声波往返时间。
  4. 计算:根据 Echo 的高电平持续时间换算距离,超时则视为无回波。
  5. 节拍:最大有效距离 4 m 时,工程上通常设置 30 ms 超时、60 ~ 100 ms 测量周期,避免回波串扰。

MCU 给 Trig 一个 10us 高电平脉冲后,模块开始发射超声波。Echo 引脚输出高电平,MCU 根据高电平持续时间换算目标距离。

本质上就是:测时间,再换距离

时序图
时序图

3.1 距离公式

20℃ 空气中声速约为 343m/s,换算后约为 0.0343 \, cm/\mu s

d(cm) = t(\mu s) \times 0.0343 \div 2

这里除以 2,是因为测到的时间是超声波的往返时间,也就是“去 + 回”。

粗略温度补偿可写成:

c \approx 331.4 + 0.6T \,(m/s)

影响测量精度的因素主要有三类:

  1. 温度因素:温度升高,声速会增加,距离换算结果也会变化。
  2. 材质因素:布、海绵等软质材料吸声较强,容易让回波变弱,读数偏小或直接超时。
  3. 入射角因素:目标表面倾斜过大时,反射波可能不会返回接收头,导致测不到目标。
⚠️ 注意:HC-SR04 最近测距约 2 cm,发射/接收锥角约 15°。如果目标太近、表面太软,或者角度太斜,都会影响测量结果。

3.2 一次完整通信最长时间

最大测距为 4 m,声波往返距离相当于 8 m,因此最长回波脉宽大约为:

t = \frac{4m \times 2}{343m/s} \approx 23.3ms

工程上通常会把超时时间设置为 30 ms,测量周期设置为 100 ms 左右,这样更稳,也能避免前一次回波对下一次测量造成干扰。


四、接线

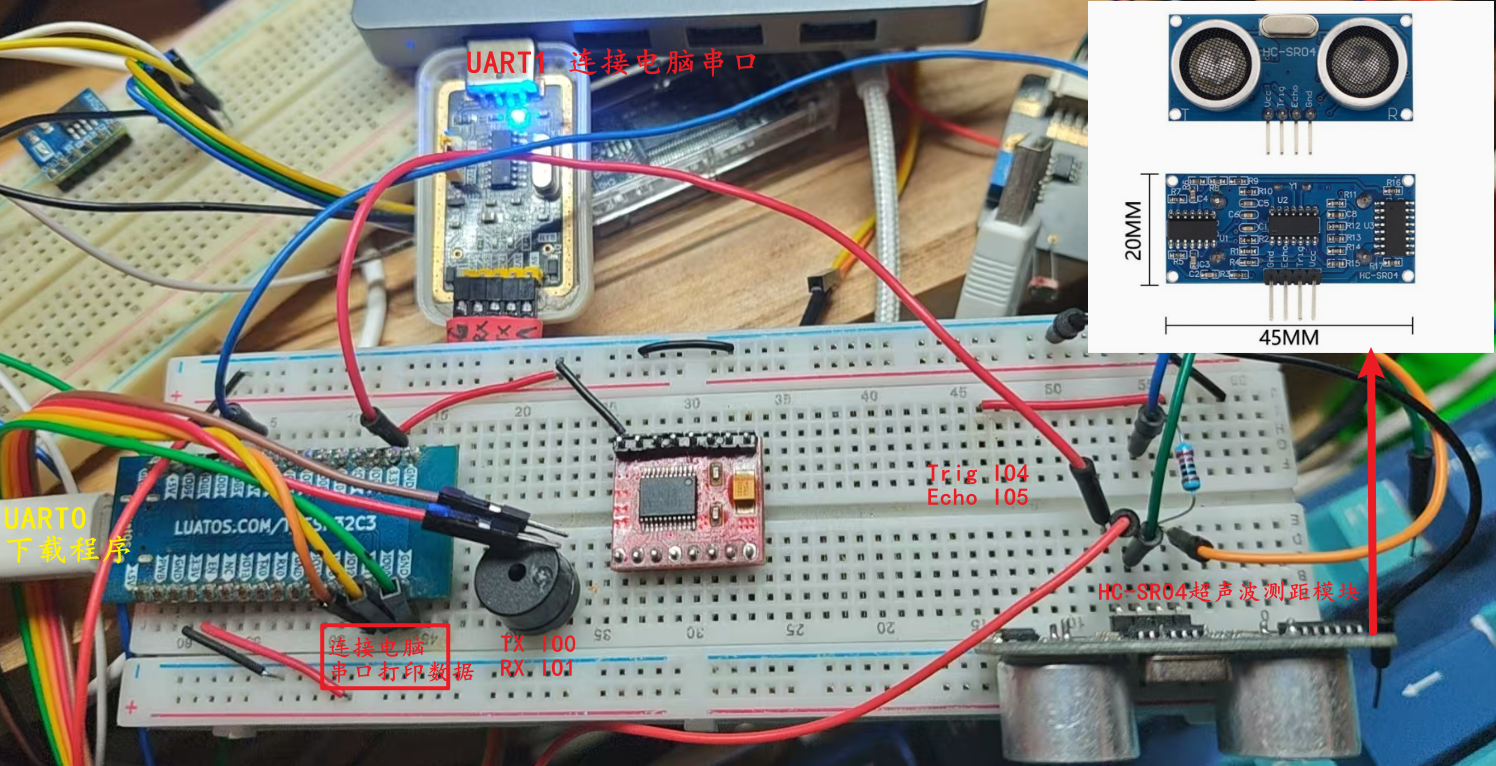

接线图
接线图

模块/接口 引脚 连接到 方向 备注
HC-SR04 VCC 5V 电源 5V 供电
HC-SR04 GND GND 与 MCU 共地
HC-SR04 Trig GPIO4 MCU → 模块 数字输出,≥10µs 触发脉冲
HC-SR04 Echo GPIO5 模块 → MCU 5V TTL;3.3V MCU 需分压/电平转换
CH340 GND GND 与 MCU 共地
CH340 TXD MCU RX = Pin(1) 模块 → MCU 交叉连接(模块 TX → MCU RX)
CH340 RXD MCU TX = Pin(0) MCU → 模块 交叉连接(MCU TX → 模块 RX)
⚠️ 电平注意:HC-SR04 的 Echo 是 5V TTL 输出。如果 MCU 是 3.3V IO,建议增加分压或电平转换,避免直接输入带来风险。

备注:

  • 本文 MicroPython 示例使用 trig=GPIO4echo=GPIO5
  • 3.3V 分压示例:Echo 串 R1=1k,分点到 GND 接 R2=2k,分点电压约 3.3V。
  • 调试串口(滤波示例中):UART1 TX=Pin(0)RX=Pin(1),波特率 115200,用于输出原始值、中值滤波值和卡尔曼滤波值到 VOFA+ 上位机。

五、MicroPython 基础代码

from machine import Pin, time_pulse_us
import time

trig = Pin(4, Pin.OUT)
echo = Pin(5, Pin.IN)

def distance():
    # 清Trig
    trig.off()
    time.sleep_us(2)
    # 发送10us的触发脉冲
    trig.on()
    time.sleep_us(10)
    trig.off()
    # 计算脉宽
    duration = time_pulse_us(echo, 1, 30000)
    if duration < 0:
        return None
    # 换算厘米 343m/s = 343*100cm/1000000us 声速20°空气中约为343
    distance = (duration * 0.0343) / 2
    print(duration)
    return distance

while True:
    d = distance()
    if d is None:
        print("Out of range")
    else:
        print("Distance: %.2f cm" % d)
    # 一次最长测量时间约:23ms,所以定为100ms测量周期很安全
    time.sleep_ms(100)

从示波器上可以看到,代码里虽然写的是 10us 延时,但实际测出来大约是 14us。这也说明了 MicroPython 作为解释型语言,在实时性上会受到 解释器执行开销GPIO 切换开销sleep_us 精度 的影响。

💬 后面还想试试:再用 STM32 + 硬件定时器输入捕获 做个对比,一方面更精确地产生 10us 触发脉冲,另一方面直接测 Echo 高电平脉宽,这样更容易看出真实的时序精度。

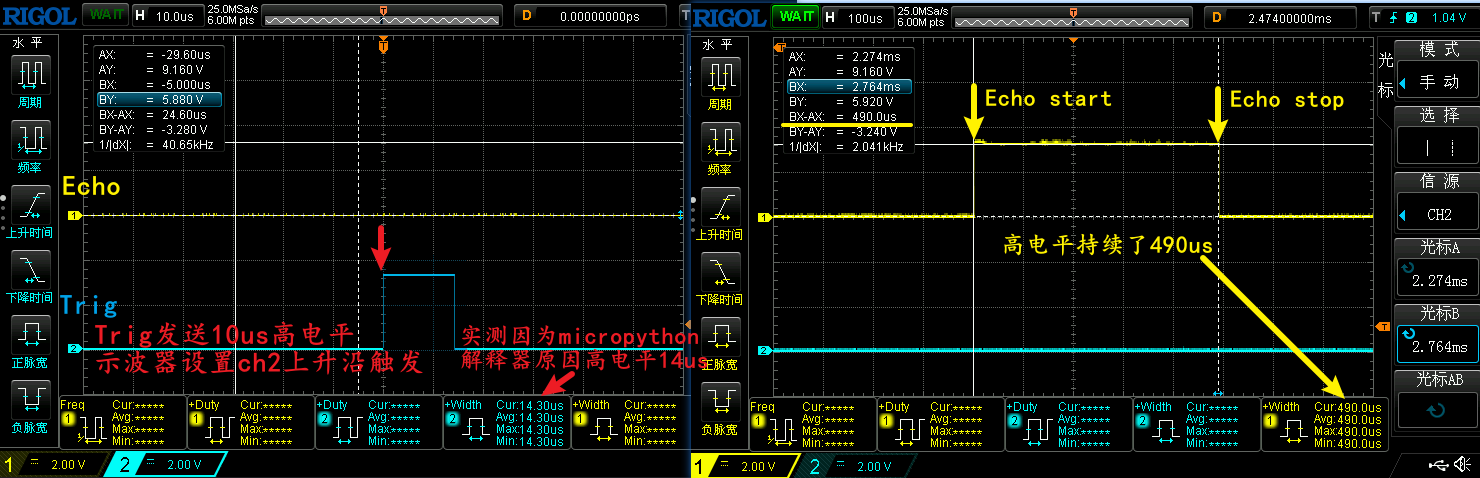

示波器图
示波器图

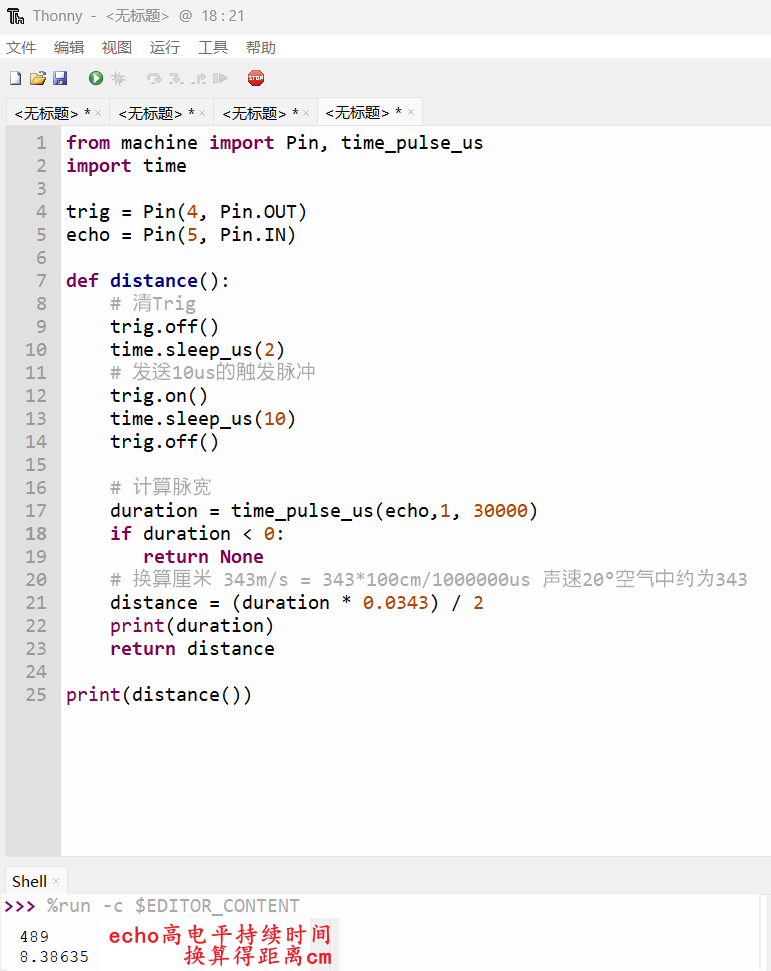

代码执行结果
代码执行结果

可以看到,代码打印出来的回波时间与示波器测得的 Echo 持续时间是基本吻合的。


六、滤波

超声波测距的原始数据通常会有轻微抖动,所以实际使用时往往需要做滤波。下面按“先理解原理,再看代码”的顺序整理。

6.1 一维卡尔曼滤波

卡尔曼滤波可以简单理解为:先预测,再用测量值修正

这里把目标距离看成一维状态,并假设相邻两次测量变化不大。

状态模型: x_k = x_{k-1} + w_k

测量模型: z_k = x_k + v_k

其中:

  • x_k:第 k 次真实距离
  • z_k:第 k 次测量值
  • w_k:过程噪声,方差为 Q
  • v_k:测量噪声,方差为 R

6.1.1 预测阶段

这里采用的是一维位置模型(常值模型),只关心“距离”这一个状态量,不单独估计速度和加速度。也可以理解为:在相邻两次采样间隔很短时,默认目标位置变化不大,等效近似为速度为 0,因此当前时刻的预测值直接取上一时刻的估计值。

预测方程:

\hat{x}_k^- = \hat{x}_{k-1}

预测误差协方差:

P_k^- = P_{k-1} + Q

6.1.2 更新阶段

收到当前测量值后,先计算卡尔曼增益:

K_k = \frac{P_k^-}{P_k^- + R}

再用测量值修正预测值:

\hat{x}_k = \hat{x}_k^- + K_k\left(z_k - \hat{x}_k^-\right)

最后更新误差协方差:

P_k = (1 - K_k)P_k^-

6.1.3 调参直觉

  • Q 大:响应更快,但结果更容易抖动。
  • R 大:结果更平滑,但跟随会更慢。
  • 对超声波测距这类场景,如果偶尔出现跳点,通常可以先做中值滤波,再做卡尔曼滤波。
💡 一个直观理解
卡尔曼滤波不是单纯把曲线压平,而是在“预测”和“测量”之间找一个平衡。

6.2 只使用卡尔曼滤波

这个版本适合先观察卡尔曼滤波本身的效果:直接对原始测距值进行平滑,也更容易观察 QR 对结果的影响。

from machine import Pin, time_pulse_us,UART
import time

uart1 = UART(1, baudrate=115200, tx=Pin(0), rx=Pin(1))
trig = Pin(4, Pin.OUT)
echo = Pin(5, Pin.IN)

def distance():
    # 清Trig
    trig.off()
    time.sleep_us(2)
    # 发送10us的触发脉冲
    trig.on()
    time.sleep_us(10)
    trig.off()

    # 计算脉宽
    duration = time_pulse_us(echo,1, 30000)
    if duration < 0:
       return None
    # 换算厘米 343m/s = 343*100cm/1000000us 声速20°空气中约为343
    distance = (duration * 0.0343) / 2
    print(duration)
    return distance

# 卡尔曼参数
x_prev = 0
Q = 0.01
R = 0.2 #测量噪音
P_prev = 1

def klm(zk):
    global P_prev,x_prev
    # step1: 预测阶段
    xk_ = x_prev+0 # 预测状态
    Pk_ = P_prev+Q # 预测误差

    # step2: 更新阶段
    Kk = Pk_/(Pk_+R) # 卡尔曼增益
    xk = xk_+Kk*(zk-xk_) # 更新估计值
    Pk = (1-Kk)*Pk_  # 更新误差

    # 保存值供下次迭代
    P_prev = Pk
    x_prev = xk
    return xk

while True:
    dis = distance()

    if dis is None:
        print("Out of range")
    else:
        f = klm(dis)
        print("raw=%.2f  kalman=%.2f" % (dis, f))
        # 发给VOFA+
        uart1.write("%.2f,%.2f\r\n" % (dis, f))

    # 一次最长测量时间约:23ms,所以定为100ms测量周期很安全
    time.sleep_ms(100)

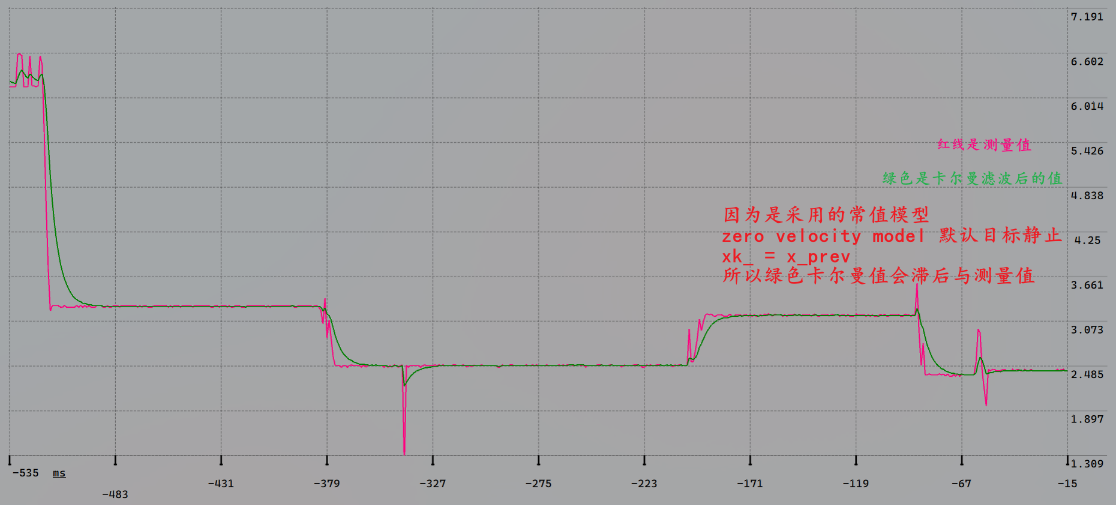

测量值和卡尔曼滤波后的值上位机对比图
测量值和卡尔曼滤波后的值上位机对比图

从上位机曲线可以看到,卡尔曼滤波后的曲线明显更平滑,但当目标移动时,滤波值会比原始测量值略有滞后。

💬 为什么会滞后:这里使用的是常值模型(zero velocity model),默认目标静止。当目标运动时,模型本身就会带来滞后。

1、增大 Q:更相信系统会变化,响应更快,但抖动也会增加。
2、减小 R:更相信测量值,响应更快,但平滑性会下降。
3、升级为二维状态模型:把状态从“只估计位置”改成“同时估计位置和速度”。

如果继续往前走,状态可以扩展为:

  • x = 位置
  • v = 速度

此时预测关系可写成:

x_k = x_{k-1} + v_{k-1}dt

这样目标移动时,滤波器会利用速度项提前预测,因此滞后会明显减小。

6.3 中值滤波 + 卡尔曼滤波

这一版更适合实际使用:

  • 中值滤波先去掉偶发离群点。
  • 卡尔曼滤波再做连续平滑。

也就是代码流程:先 median_filter(raw),再 klm(mid)

from machine import Pin, time_pulse_us, UART
import time

uart1 = UART(1, baudrate=115200, tx=Pin(0), rx=Pin(1))
trig = Pin(4, Pin.OUT)
echo = Pin(5, Pin.IN)

def distance():
    # 清Trig
    trig.off()
    time.sleep_us(2)
    # 发送10us的触发脉冲
    trig.on()
    time.sleep_us(10)
    trig.off()
    # 计算脉宽
    duration = time_pulse_us(echo, 1, 30000)
    if duration < 0:
        return None
    # 换算厘米 343m/s = 343*100cm/1000000us 声速20°空气中约为343
    distance = (duration * 0.0343) / 2
    print(duration)
    return distance

# -------------------
# 中值滤波:对连续多次测量结果取中值,消除偶然误差。
# -------------------
buf = []

def median_filter(x):
    global buf
    buf.append(x)
    if len(buf) > 5:
        # 当列表元素超过5,则移除buf索引0位置的元素
        buf.pop(0) # buf FIFO队列结构,尾部入队,头部出队
    temp = buf[:]  # 复制数组 浅拷贝
    temp.sort()    # 排序
    return temp[len(temp)//2]

# -------------------
# 卡尔曼参数
# -------------------
x_prev = 0
Q = 0.01
R = 0.2  # 测量噪音
P_prev = 1

def klm(zk):
    global P_prev, x_prev
    # step1: 预测阶段
    xk_ = x_prev + 0  # 预测状态
    Pk_ = P_prev + Q  # 预测误差
    # step2: 更新阶段
    Kk = Pk_ / (Pk_ + R)       # 卡尔曼增益
    xk = xk_ + Kk * (zk - xk_) # 更新估计值
    Pk = (1 - Kk) * Pk_        # 更新误差
    # 保存值供下次迭代
    P_prev = Pk
    x_prev = xk
    return xk

while True:
    raw = distance()
    if raw is not None:
        mid = median_filter(raw)       # 先中值
        kal = klm(mid)                 # 再卡尔曼
        print("raw=%.2f mid=%.2f kal=%.2f" % (raw, mid, kal))
        uart1.write("%.2f,%.2f,%.2f\r\n" % (raw, mid, kal))
    else:
        print("Out")
    # 一次最长测量时间约:23ms,所以定为100ms测量周期很安全
    time.sleep_ms(100)

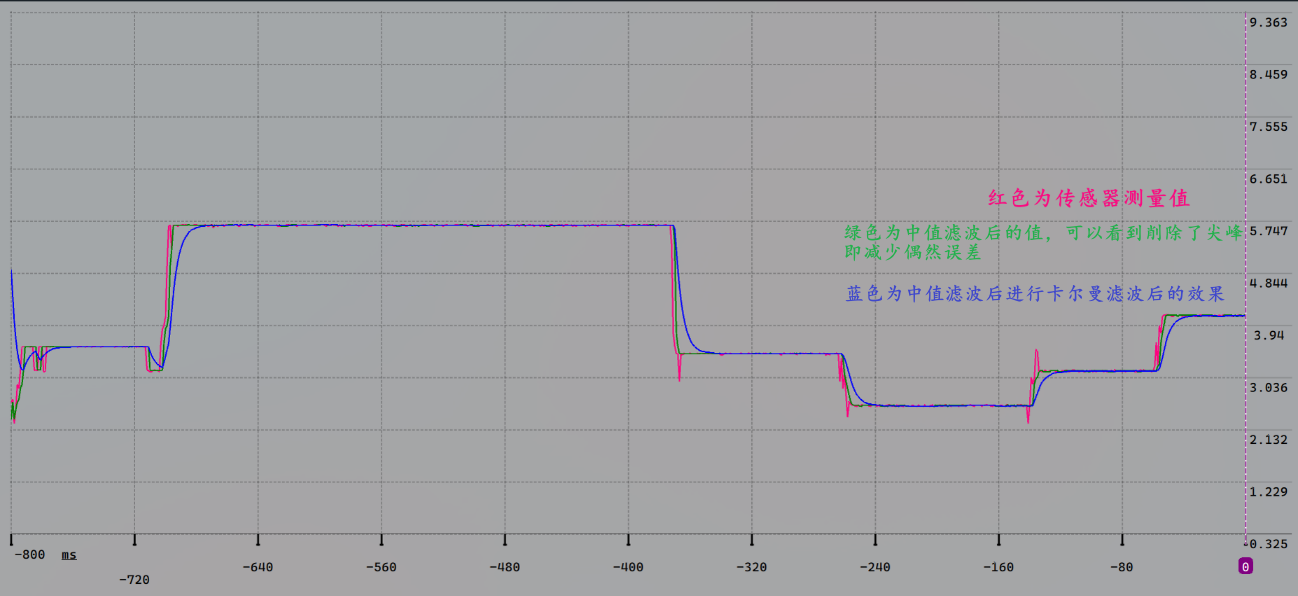

测量值-中值滤波-卡尔曼滤波上位机曲线截图
测量值-中值滤波-卡尔曼滤波上位机曲线截图

💡 实际效果:中值滤波先压掉突刺,卡尔曼滤波再继续平滑,因此这一版的曲线通常比只用卡尔曼更稳。

七、总结

HC-SR04 的核心不复杂,关键点主要有四个:

  1. Trig 负责触发,Echo 负责输出脉宽
  2. 距离计算本质是测回波时间,再按声速换算
  3. 工程上要注意 5V 电平超时设置测量周期
  4. 如果需要更稳的曲线,通常可以采用中值滤波 + 卡尔曼滤波的组合方案。
