通信协议篇三：SPI 通信原理详解之时钟模式、时序与W25Q32示例

林峰
嵌入式开发
14小时前
25热度
0评论

SPI 是嵌入式开发里最常见的高速串行总线之一。相比 I2C 和 UART，SPI 结构更直接、速度更高，也更适合和 Flash、ADC、DAC、显示屏等板级外设通信。本文从底层原理、时钟模式、通信时序到 W25Q32 读 ID 实验，系统讲清 SPI 到底是怎么工作的。

ℹ️ 一句话先讲清楚：SPI（Serial Peripheral Interface，串行外设接口）是最早由摩托罗拉（Motorola）提出的一种高速、同步、全双工、主从式串行通信协议，常用于 MCU 与 Flash、ADC、DAC、显示屏、传感器等外设之间进行板级数据交换。

一、SPI 是什么

SPI 的典型特点可以直接概括为：

速度高：常见工作频率为几 MHz 到几十 MHz
协议简单：无地址、无统一 ACK、无总线仲裁
全双工：主从可在同一时钟下同时收发数据
片选通信：通过 CS/SS 选择目标从设备

SPI 通常采用单主多从结构：

主设备负责发起通信
主设备负责提供时钟 SCLK
从设备在主设备给出的时钟下完成数据输入与输出
多个从设备通常共享时钟线和数据线，靠不同的片选线区分

SPI 常用于 MCU 与 Flash、ADC、DAC、显示屏、传感器等外设之间进行板级数据交换，特别适合以下场景：

屏幕刷新
Flash 连续读写
ADC / DAC 数据搬运
高频率寄存器访问
板内短距离高速通信

常见连接如下。

SPI连接原理图

四根核心信号线分别是：

SCLK（Serial Clock）：主设备输出的同步时钟
MOSI（Master Out Slave In）：主发从收
MISO（Master In Slave Out）：主收从发
CS / SS（Chip Select / Slave Select）：片选信号，通常低电平有效

拓展来看，某些器件也支持 Daisy Chain（菊花链）。多个从机串联，时钟与片选共用，数据按链式依次传递，常见于移位寄存器、LED 驱动器等。

其特点是：

SCLK / MOSI / MISO 共用
每个从机独立使用一根 CS
任意时刻通常只选中一个从机

二、SPI 通信原理及示例

2.1 底层原理

SPI 的核心思想是：每个设备内部都有一个移位寄存器，可以用来发送或接收一个字节的数据。这两个移位寄存器首尾相连，形成一个环，一个寄存器的输出接到另一个寄存器的输入，反过来也一样。其中一方作为主机，负责控制公共时钟信号，确保当一侧移出 1 位时，另一侧也恰好同步移入 1 位。SPI 的底层原理几乎已经简单到不能再简单了。
SPI 不是单向发射器，而是同步移位交换器。

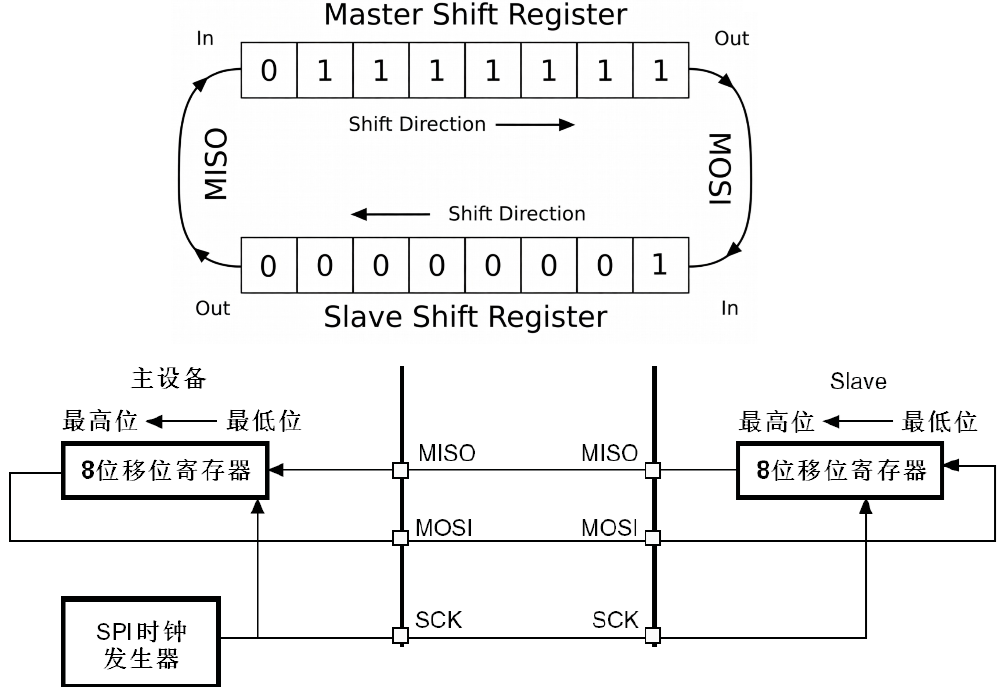

image-20260406124113415

大多数 SPI 外设默认使用 MSB First，主从双方位序必须一致，否则数据就会错位。

每来一个时钟：

主机向 MOSI 移出 1 位
从机采样 MOSI 上的 1 位
从机向 MISO 移出 1 位
主机采样 MISO 上的 1 位

重复 8 次，就完成 1 个字节交换。

💡 底层本质

SPI 的本质就是两个移位寄存器在同一时钟下同步移位。也正是这种简单性，让 SPI 具有很高的速度。异步串口通信通常工作在几十万 bit/s 量级，而 SPI 往往可以达到 10 Mbit/s 甚至更高。

2.2 SPI 的四种时钟模式

上面讲的是 SPI 如何在时钟驱动下完成一位一位的数据交换，而要想让主机和从机在正确的时刻发送、在正确的时刻采样，就必须进一步约定时钟的空闲状态以及在哪个边沿采样数据，这就是 SPI 的时钟模式。

CPOL（Clock Polarity）：时钟空闲电平
CPHA（Clock Phase）：数据在第几个边沿采样

记忆方法可以直接记：

CPOL 管空闲高低
CPHA 管第几个边沿采样

四种模式如下：

模式	CPOL	CPHA	空闲电平	采样边沿
Mode 0	0	0	低	上升沿采样
Mode 1	0	1	低	下降沿采样
Mode 2	1	0	高	下降沿采样
Mode 3	1	1	高	上升沿采样

之所以有这 4 种模式，本质上是为了兼容不同器件内部的数据输出与锁存时序，确保“数据变化边沿”和“数据采样边沿”能够错开，留出足够的时序裕量。

通常可以从芯片厂商手册中找到对应的时钟模式说明：

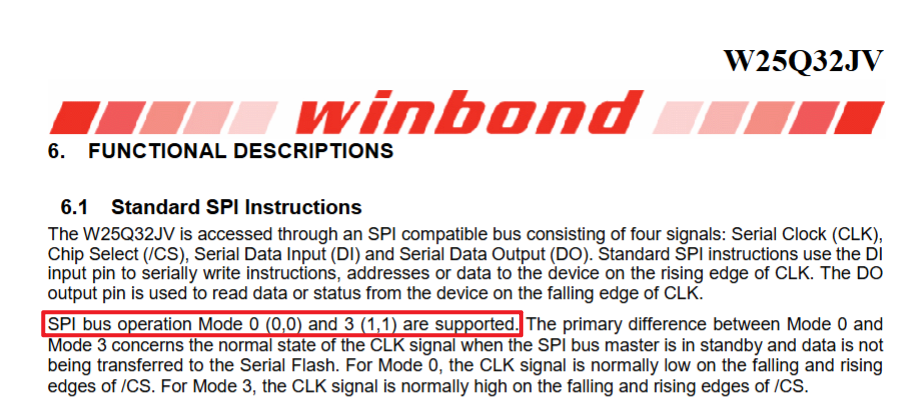

W25Q32时钟模式

⚠️ 注意：SPI 通信失败最常见的问题之一，就是主从双方 CPOL / CPHA 或位序配置不一致。

2.3 SPI 通信时序

SPI 通信的核心逻辑其实很直接：

主机先选择目标从机（拉低对应 CS）
主机输出时钟 SCLK
主机和从机按照时钟同步移位
主机从 MOSI 发数据给从机
从机同时通过 MISO 回数据给主机
一帧结束后，主机释放 CS

可简化理解为：

CS拉低 -> 时钟开始 -> 双方边移位边采样 -> 传完一帧 -> CS拉高

2.3.1 用一次 W25Q32 读 ID 看懂 SPI 通信

以 W25Q32 的 0x9F 读 JEDEC ID 为例，下面这段代码就是一次完整的 SPI 通信。

手册说明文档：C179173_5BBD793D2D7B3672E140BC7AE85C11FF.pdf (szlcsc.com)

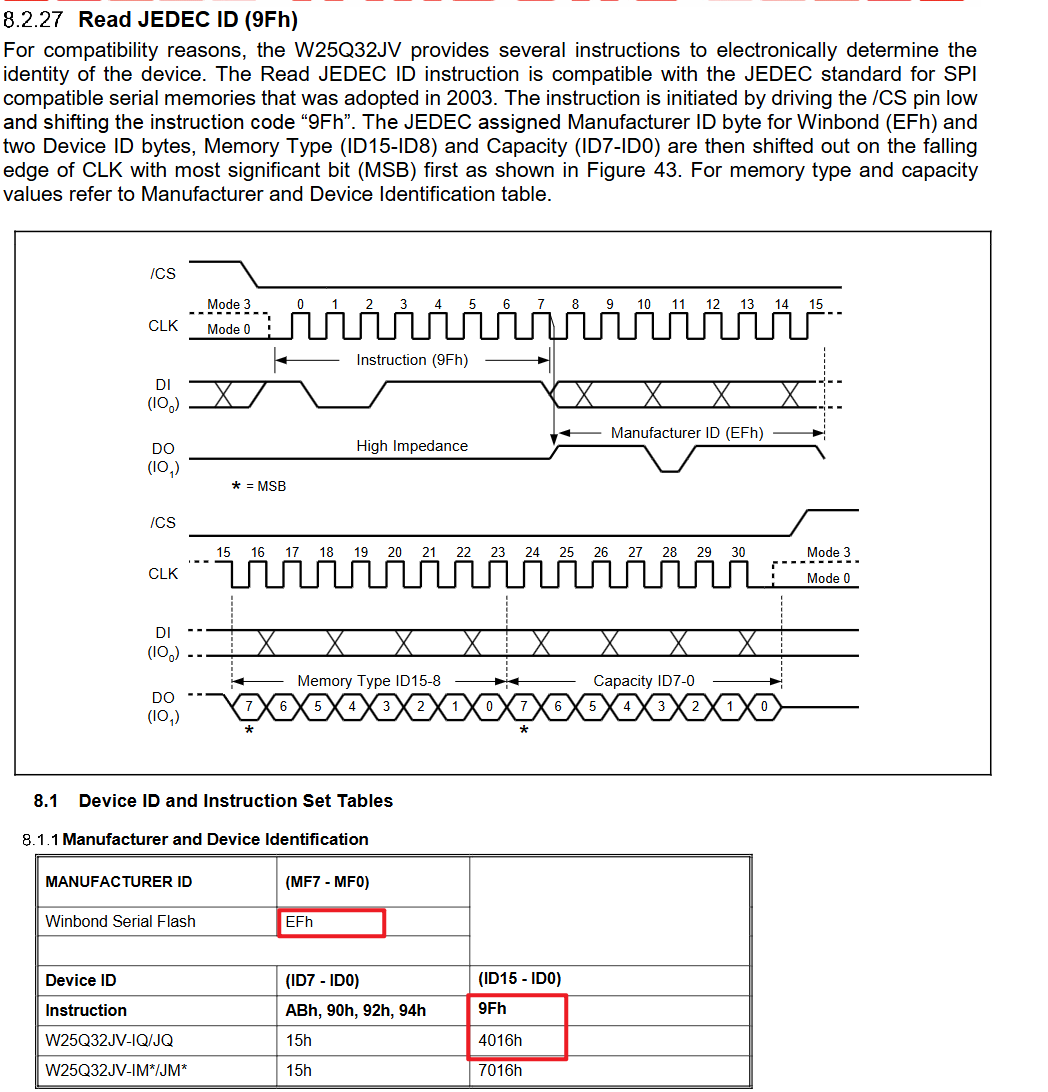

image-20260406125116397

这里使用 MicroPython + ESP32-C3，因为实验起来比较简单。本例使用的是 SPI Mode 0（CPOL=0，CPHA=0）。

from machine import Pin, SPI
import time

cs = Pin(4, Pin.OUT)
cs.value(1)

spi = SPI(1,
          baudrate=200000,
          polarity=0,
          phase=0,
          sck=Pin(2),
          mosi=Pin(3),
          miso=Pin(10))

def read_id():
    cs.value(0)
    time.sleep_us(5)

    spi.write(b'\x9F')
    data = spi.read(3)

    time.sleep_us(5)
    cs.value(1)
    return data

从波形上看，几个关键引脚可以这样对应：

CS：低电平包住整次事务
SCLK：每传 1 位就会有 1 个时钟脉冲
MOSI：先看到命令 0x9F，后面通常是 3 个占位字节
MISO：命令阶段往往没有有效返回，随后输出 3 个 ID 字节

在逻辑分析仪里看波形，通常可以对应成：

CS 拉低 -> MOSI 发命令 -> 主机继续发 dummy -> MISO 回数据 -> CS 拉高

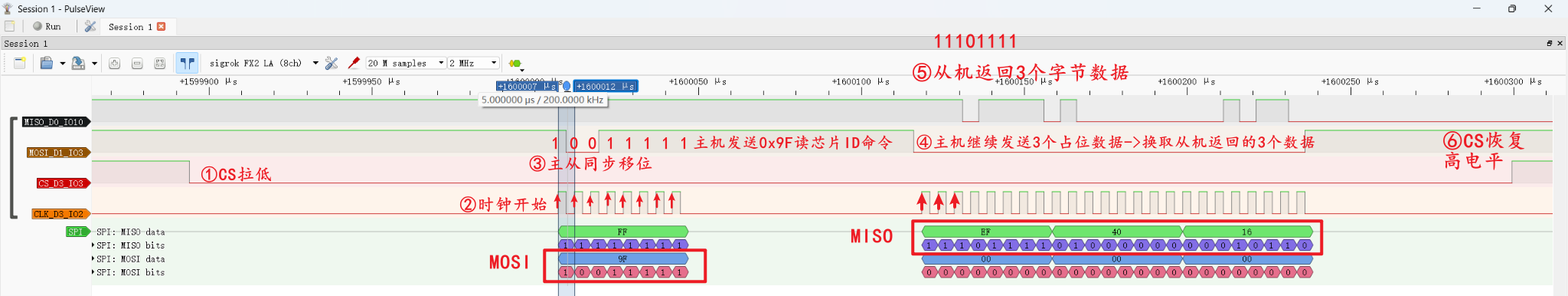

SPI时序

单次 SPI 通信可以拆成 6 步：

CS 拉低：选中 W25Q32，本次通信开始
MOSI 发送 0x9F：主机发出“读取 JEDEC ID”命令
SCLK 输出 8 个时钟：从机在这些时钟下接收命令
主机继续发送 3 个 dummy byte：底层就是 spi.read(3) 期间主机继续打时钟
MISO 返回 3 个 ID 字节：例如厂商 ID、存储类型、容量信息
CS 拉高：本次通信结束

第二步：主机发送 0x9F 命令，对应的逻辑分析仪与示波器波形如下：

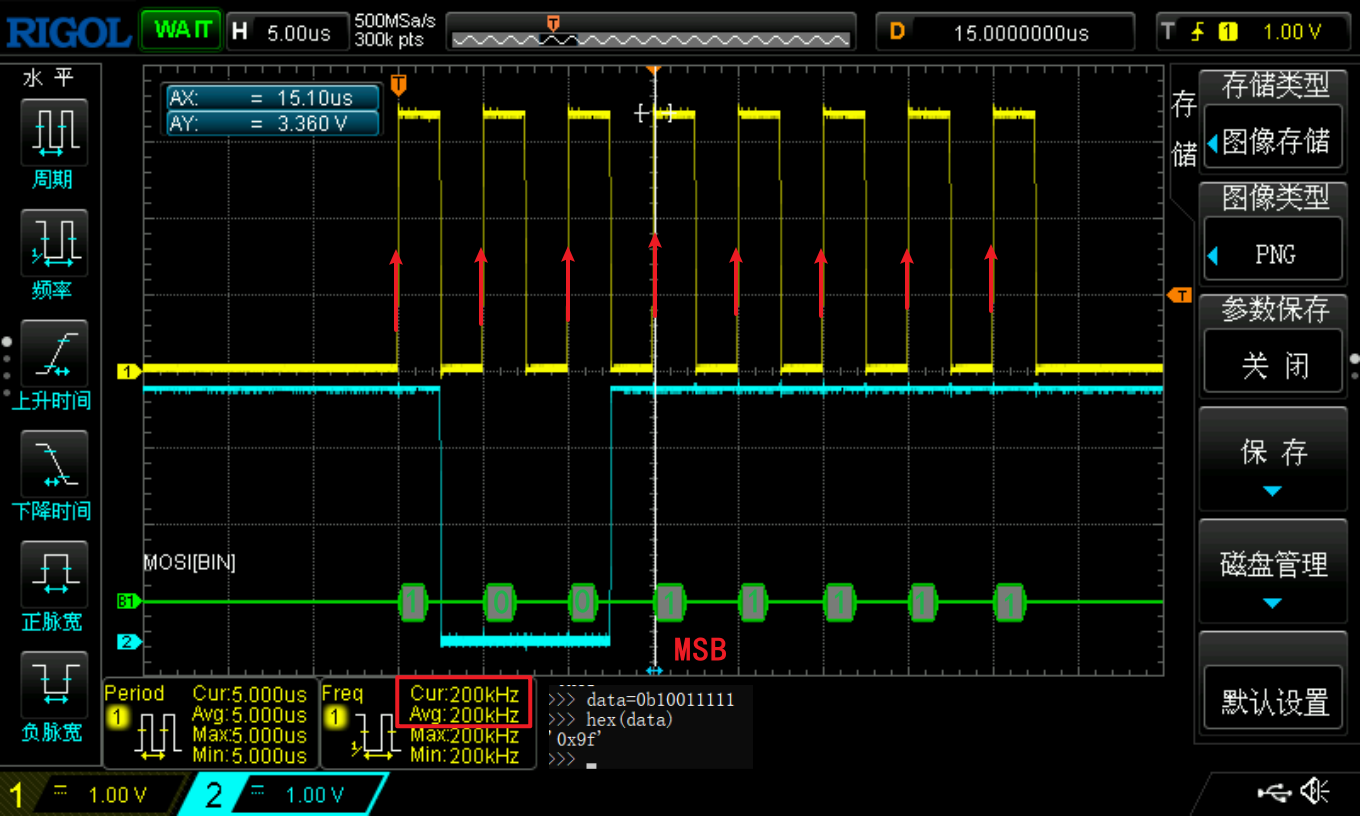

示波器显示MOSI发送0X9F

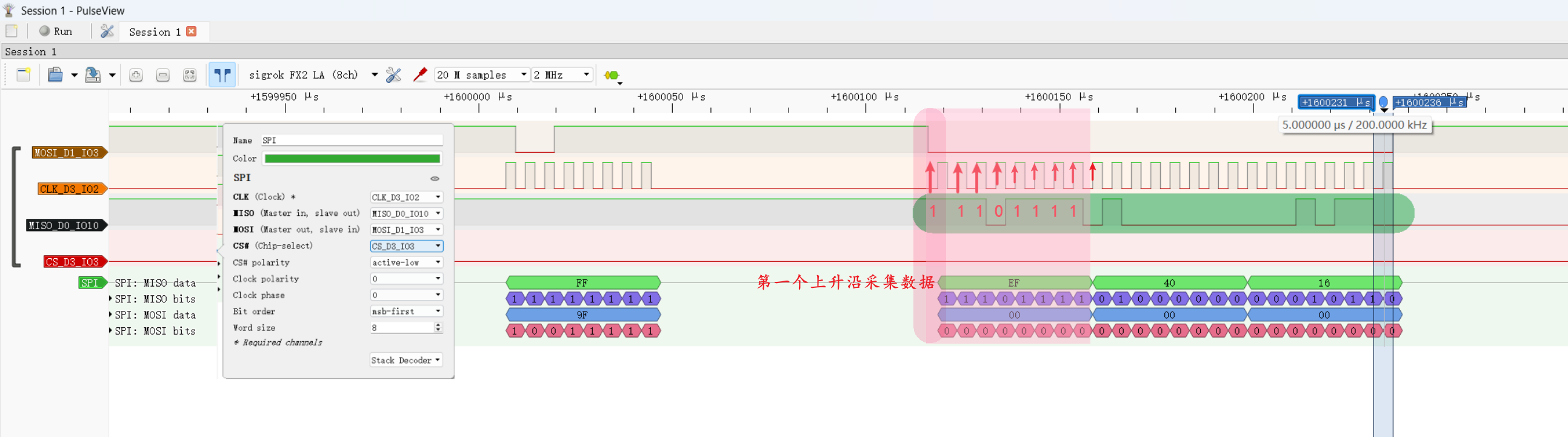

逻辑分析仪主机发送0X9F

📋 关键结论

SPI 不是“请求-响应”，而是一边发，一边收
主机每发 1 位的同时，也会同步收到 1 位
SPI 没有真正的“只读”操作，所谓“读”，本质上是主机发送占位数据，再把从机的数据换回来

💡 dummy byte 是什么？

dummy byte 就是占位字节。它本身通常没有业务含义，作用只是让主机继续产生时钟，好让从机把数据从 MISO 推出来，常见取值是 0x00 或 0xFF。

三、SPI 优点与局限

SPI 的主要优点：

无起始位和停止位开销：片选有效期间可连续传输数据，适合流式交换
协议简单：无统一地址、无仲裁、无固定 ACK 机制，总线控制直接
速率高：常见工作频率可达几 MHz 到几十 MHz，通常高于 I2C
支持全双工：MOSI 和 MISO 分离，可在同一时钟下同时发送和接收
帧宽灵活：常见为 8 位，也可支持 16 位、32 位或连续流式传输
硬件实现直接：从机使用主机提供的时钟，不需要像 UART 那样做独立时钟恢复

SPI 的主要局限：

信号线较多：标准四线 SPI 至少需要 SCLK、MOSI、MISO、CS，多从机还需要更多片选线
无总线级接收确认：不像 I2C 那样有统一 ACK/NACK 机制
无统一错误检测机制：总线层通常没有奇偶校验、CRC、重传、仲裁等标准机制
通常采用单主结构：工程上最常见的是单主多从
不适合长距离通信：更适合 PCB 板内或短距离连接
器件协议差异大：不同芯片的命令格式、时序要求和返回规则往往不统一

四、SPI 与 I2C / UART / CAN 对比

接口	关键特点	典型场景
SPI	高速、全双工、靠片选、线较多	板级高速外设通信
I2C	省线、地址寻址、适合多器件	低速传感器、EEPROM
UART	异步、点对点、实现简单	调试串口、模块通信
CAN	高可靠、多节点、支持仲裁	工业控制、汽车电子

SPI 常用于高速外设通信，原因也很直接：它没有地址仲裁、逐字节 ACK 这类额外开销，又通常用于板内短距离连接，所以更容易做到更高频率。

UART 常见在 115200bps 到 1Mbps 左右
I2C 常见在 100kHz、400kHz、1MHz
SPI 常见在 1MHz、10MHz、20MHz、40MHz

一句话概括：

SPI：快、简单、全双工，但线多
I2C：省线、适合多器件，但速度较低
UART：最简单，适合点对点异步通信
CAN：强调可靠性和多节点仲裁

五、速记版与总结

📋 速记版

主机提供时钟，控制整个通信节奏
MOSI / MISO 支持同时发送和接收
CS 用于选择目标从机
CPOL / CPHA 决定时钟模式
SPI 本质上是移位寄存器在时钟驱动下做同步交换

如果只记住一句话，那就是：SPI 是一种面向板级高速外设通信的同步、全双工、主从式串行接口，特点是快、直接、灵活，但线多且更依赖具体器件手册。

六、常见问题与速答

SPI 调不通时，优先检查这几类问题：

片选时序错误：常见现象是芯片无响应、数据错位、命令执行失败；重点看 CS 是否正确拉低、整帧期间是否保持有效、拉高时机是否符合手册要求
模式或位序不匹配：常见现象是有波形但数据不对；重点看 CPOL / CPHA 是否一致，以及主从双方是否都使用 MSB First 或 LSB First
读操作忘记发送 dummy：SPI 读数据时主机必须继续提供时钟，因此通常要发送空字节来换取从机返回数据
多从机 MISO 冲突：多个从机共用 MISO 时，必须保证只有被选中的从机驱动 MISO，其他从机处于高阻态
频率过高导致不稳定：可能出现偶发错码、固定字节异常、波形边沿不干净等问题；工程上通常先降频验证，再逐步提高频率
