I2C 通信协议详解

I2C 通信协议（Inter-Integrated Circuit）是飞利浦设计的两线同步串行总线，仅用 SCL（时钟）和 SDA（数据）两根线即可实现一主多从通信。本文结合 ESP32-C3 + SHT40 实战，从 I2C 通信协议时序原理到 MicroPython 代码逐层拆解。

一、I2C 通信时序详解

1.1 带外信令：START/STOP 为何能与数据共存于 2 根线

数据传输铁律：SCL 高时 SDA 绝对不允许变化（接收方正在采样）。

飞利浦工程师将「SCL 高时 SDA 变化」这个正常传输中永远不会出现的非法状态重新定义为控制信号：

• SCL 高 + SDA 下降沿 → START
• SCL 高 + SDA 上升沿 → STOP

天然无歧义，无需第三根线，不占用任何数据编码空间。这种「借用不可能状态传控制信息」的技巧称为带外信令（Out-of-band Signaling），USB 的 SE0 复位状态、RS-232 的 BREAK 信号均为同类设计。

1.2 整体流程概览

写操作（主机向从机发数据）：

主机发出：[START] → [7位地址 + W位(0)] → [寄存器/命令字节] → [数据字节] → [STOP]
从机响应：                          ↑ACK↑              ↑ACK↑         ↑ACK↑

读操作（主机从从机读数据）：

主机发出：[START] → [7位地址 + R位(1)] → (释放SDA) → ... → [NACK] → [STOP]
从机响应：                          ↑ACK↑   [数据字节]  [数据字节]

1.3 START 条件（起始信号）

规则：SCL 高电平期间，SDA 由高变低（下降沿）

1.4 地址帧 + R/W 位（共 8 位）

格式：[A6][A5][A4][A3][A2][A1][A0][R/W]

• 高 7 位：目标从机地址（如 SHT40 = 0x44 = 1000100）
• 第 8 位：0 = 写（Write），1 = 读（Read）

每一位的传输规则：

• SCL 低电平期间，主机改变 SDA（允许数据变化）
• SCL 高电平期间，SDA 必须稳定（从机在此采样）

SCL:  ___/‾‾‾\___/‾‾‾\___/‾‾‾\___
         ↑采样  ↑采样  ↑采样
SDA:  ══[A6]══════[A5]══════[A4]══  （低电平期间可变，高电平期间锁定）

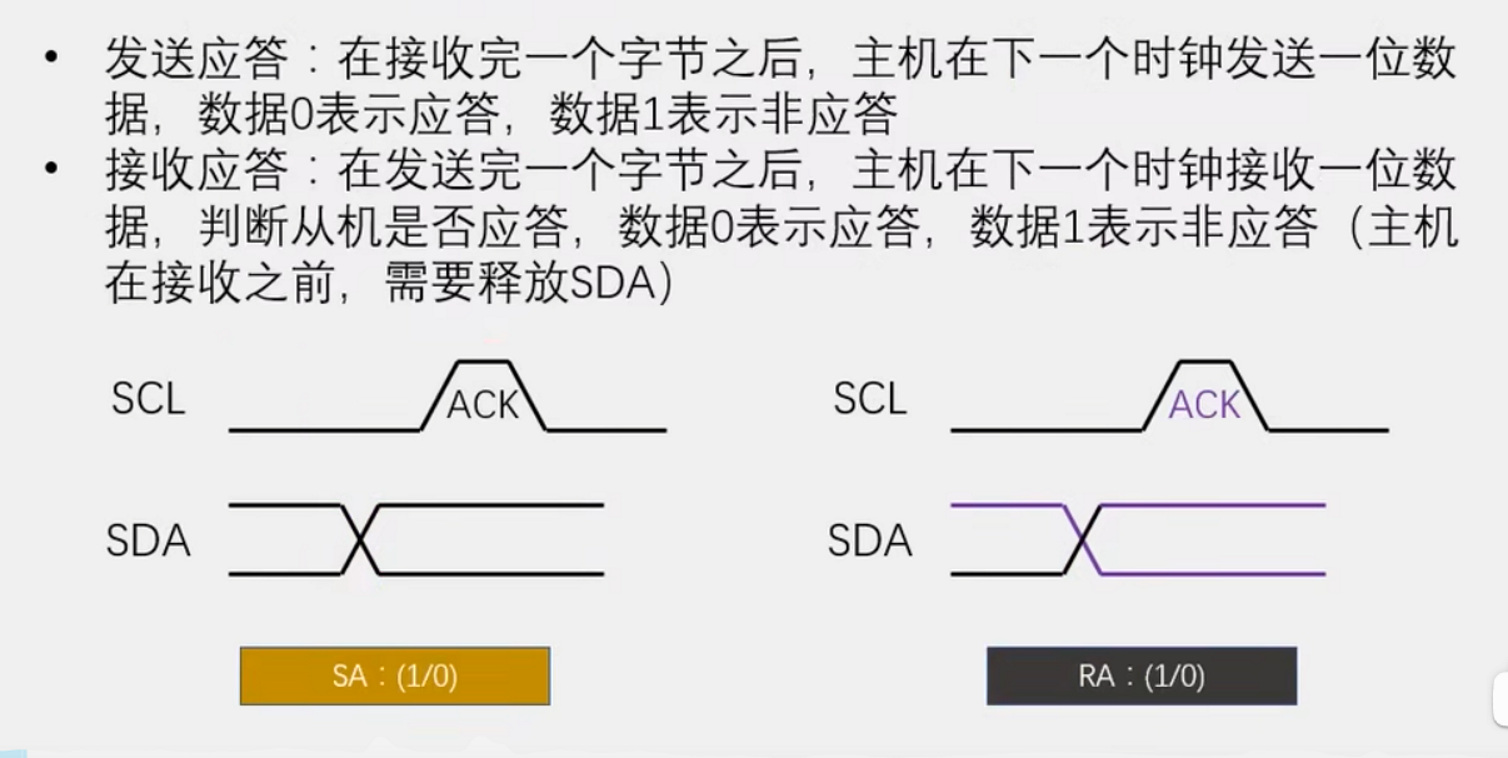

1.5 ACK / NACK（应答位）

每传完 1 字节（8 位） 后，第 9 个时钟周期为应答位，SDA 由接收方驱动：

1.6 STOP 条件（停止信号）

规则：SCL 高电平期间，SDA 由低变高（上升沿）

所有从机检测到这个信号后，知道本次通信结束，总线释放回空闲状态。

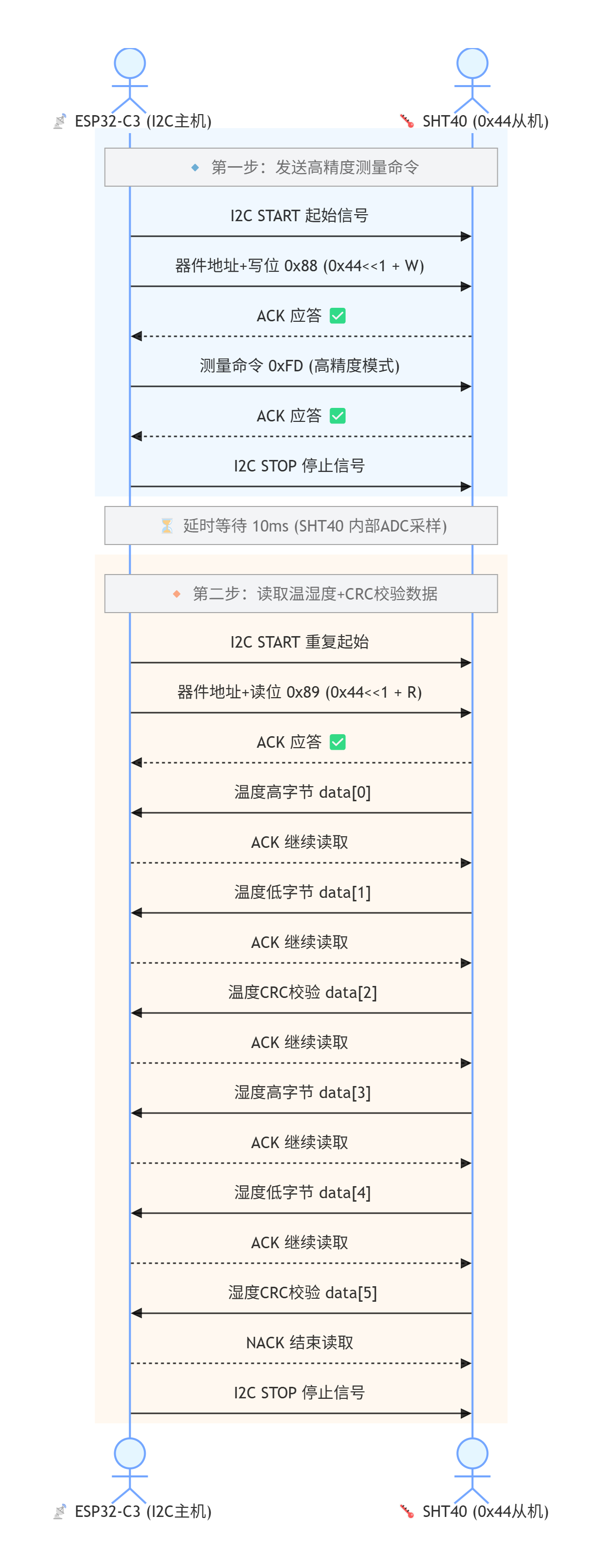

1.7 完整时序图：以读 SHT40 为例

SHT40 读取流程分两步：

1. 写：发送测量命令 0xFD
2. 读：读回 6 字节数据

1.8 时序参数速查

二、ESP32-C3 接线

2.1 SHT40 接线

2.2 逻辑分析仪 PulseView 设置

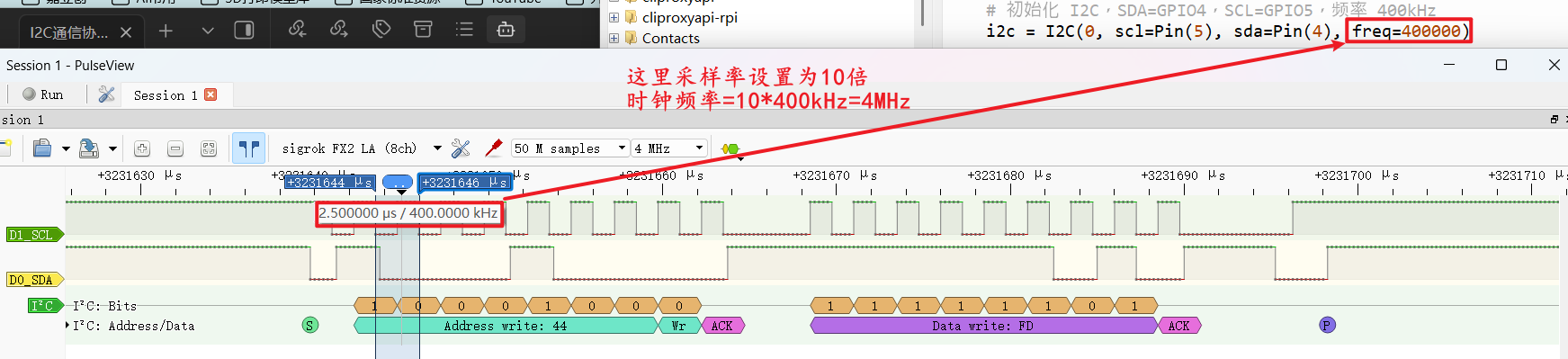

1. 采样率：设置为目标频率的 10 倍以上
   • 400kHz 快速模式 → 采样率 ≥ 4MHz
   • 100kHz 标准模式 → 采样率 ≥ 1MHz
   • 经验规则：采样率 = 通信频率 × 10（奈奎斯特要求 2 倍，10 倍是工程安全裕量）
2. 解码器：添加 I2C 协议解码器，指定 SCL、SDA 对应通道
3. 运行程序 → 点击「Run」采集 → 观察解码结果

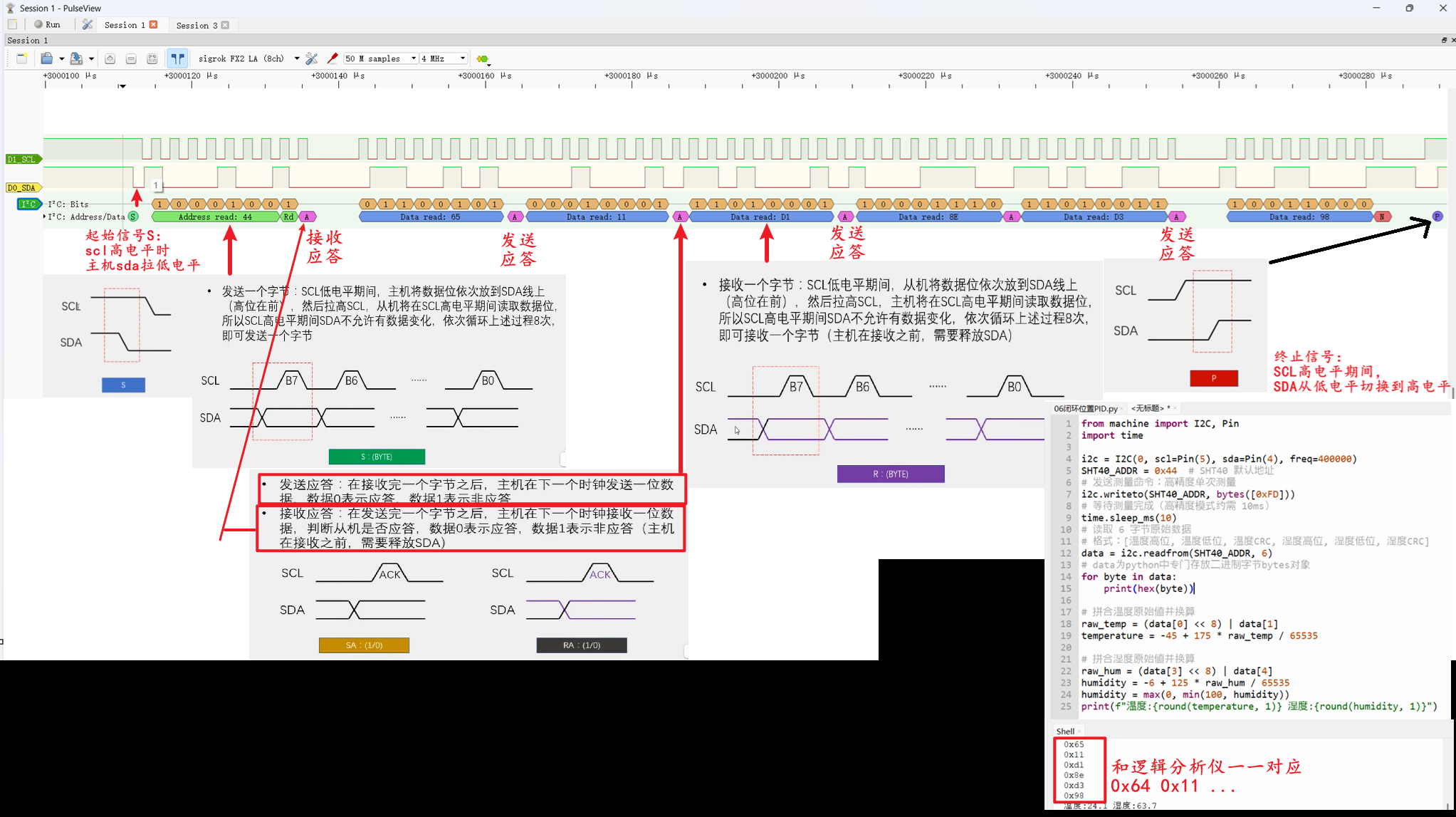

解码结果可以看到：

• START 条件（SDA 在 SCL 高时下降）
• 地址帧：如 0x44 W（写 SHT40）或 0x44 R（读 SHT40）
• 每字节后的 ACK / NACK 位
• 数据字节的十六进制值
• STOP 条件

三、MicroPython 代码

3.1 扫描总线上的设备

第一步永远是扫描，确认设备已正确连接并响应。

from machine import I2C, Pin

# 初始化 I2C，SDA=GPIO4，SCL=GPIO5，频率 400kHz
i2c = I2C(0, scl=Pin(5), sda=Pin(4), freq=400000)

# 扫描总线，返回所有响应设备的地址列表
devices = i2c.scan()

if devices:
    print("发现设备：", [hex(d) for d in devices])
else:
    print("未发现任何设备，请检查接线")

正常输出示例：

发现设备： ['0x3c', '0x44']

其中 0x3c 是 OLED，0x44 是 SHT40。

3.2 读取 SHT40 温湿度

from machine import I2C, Pin
import time

i2c = I2C(0, scl=Pin(5), sda=Pin(4), freq=400000)
SHT40_ADDR = 0x44  # SHT40 默认地址

# 发送测量命令：高精度单次测量
i2c.writeto(SHT40_ADDR, bytes([0xFD]))
# 等待测量完成（高精度模式约需 10ms）
time.sleep_ms(10)

# 读取 6 字节原始数据
# 格式：[温度高位, 温度低位, 温度CRC, 湿度高位, 湿度低位, 湿度CRC]
data = i2c.readfrom(SHT40_ADDR, 6)

for byte in data:
    print(hex(byte))

# 拼合温度原始值并换算
raw_temp = (data[0] << 8) | data[1]
temperature = -45 + 175 * raw_temp / 65535

# 拼合湿度原始值并换算
raw_hum = (data[3] << 8) | data[4]
humidity = -6 + 125 * raw_hum / 65535
humidity = max(0, min(100, humidity))

print(f"温度:{round(temperature, 1)} 湿度:{round(humidity, 1)}")

3.3 关键波形规则

写操作（主机 → 从机）：

• 主机控制 SCL，在 SCL 低电平期间改变 SDA
• 从机在 SCL 高电平期间采样 SDA
• 每字节结束，主机释放 SDA，从机拉低表示 ACK

读操作（从机 → 主机）：

• 主机先发地址帧（R位=1），释放 SDA
• 从机接管 SDA，逐位输出数据
• 主机在最后一字节后发 NACK，再发 STOP

四、进阶知识

4.1 开漏输出 + 上拉电阻

I2C 总线允许多主机、多从机挂在同一对线上。若使用推挽输出，一个设备输出高、另一个输出低，会直接导致电源短路。

开漏 + 上拉电阻的优势：

典型上拉电阻：4.7 kΩ（标准模式）/ 2.2 kΩ（快速模式）。阻值越小上升沿越快，但静态功耗越大。

4.2 时钟延展（Clock Stretching）

从机在 SCL 变高之前主动将 SCL 拉低，强迫主机等待，直到从机处理完毕才释放 SCL。

• 适用场景：从机需较长时间完成 ADC 转换、EEPROM 写入等操作
• ESP32-C3：硬件 I2C 控制器支持作为主机时检测从机的时钟延展，会自动暂停并等待 SCL 释放

4.3 地址冲突解决方案

同一总线上两个设备地址相同时，数据会发生冲突，可能导致总线永久阻塞。

解决方案：

1. 硬件地址引脚：许多芯片有 ADDR 引脚，接 VCC 或 GND 可切换地址（如 SHT40：0x44 / 0x45）
2. 使用不同总线：ESP32-C3 有两组硬件 I2C，可将冲突设备分开
3. I2C Mux：如 TCA9548A，将多个同地址设备接到不同通道，通过通道切换访问

五、I2C vs SPI vs UART

六、常见问题
